邁騰B8汽車電氣系統便攜測量盒組件
一、硬件：
1、汽車電氣系統便捷測量盒組件是以整車為基礎，在不破壞原車電路情況下，可以輕松的串聯在控制模塊和原車線束之間；
2、通過裝有與原車插頭配套插接器的線束，連接故障設置終端，故障設置終端通過專用線束連接檢測臺，實現整車各系統電路教學、實訓考核的多功能教學設備；
3、該便捷測量盒適用于汽車發動機控制模塊、J519控制模塊、各燈光系統、舒適系統等控制模塊端子電壓的測量，且通流能力符合原車要求，對原車運行沒有影響；

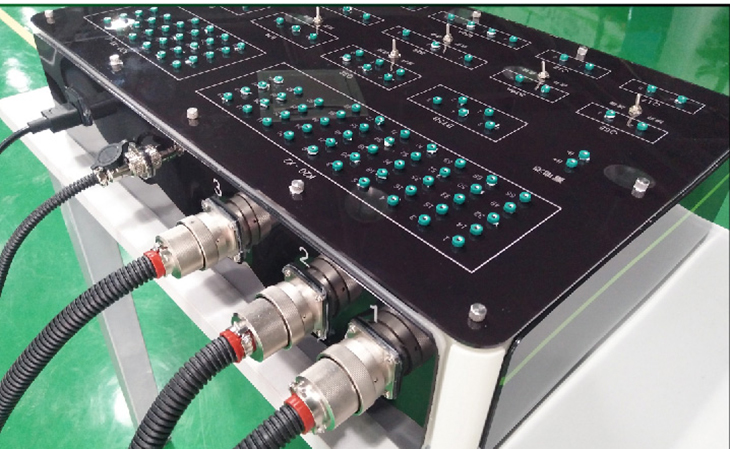

4、該便捷測量盒配置機械故障設置終端，可設置斷路、短路、偶發、接觸不良、CAN線反接故障，能測量控制模塊端子的實時電壓；
5、可直接用萬用表、示波器、表筆在面板上檢測便捷測量盒測量端子的電信號，如電阻、電壓、電流、頻率信號等。還可通過更換配套線束和檢測面板,可實現整車不同部位，不同模塊的故障設置、檢測、排除功能；
6、該便捷測量盒配套完整的實訓操作指導軟件，教輔資料、維修手冊，方便學員對汽車電氣系統的檢測、維修、考核；
7、該便捷測量盒測量完全滿足中高等職業技術院校、普通教育類學院和培訓機構對汽車教學、培訓、實操、比賽等教學需要。
二、配套實訓操作指導軟件，具有如下功能：
1、包含視頻教學指導模塊、技術資料、實訓指導手冊等內容。
2、技術資料包含：高等職業汽車運用于維修技能大賽（國賽）技術資料、技術方案、維修手冊、作業記錄表、維修工單、各分項的工具清單、設備操作說明書等。
三、配置：
檢測控制臺，檢測模塊總成，專用線束，機械故障設置盒、實訓指導軟件等。
四、功能：
1、與原廠整車實現不損壞直接連接，下原車插頭插入專用連接線束即可保證各控制系統、傳感器、執行器正常工作。

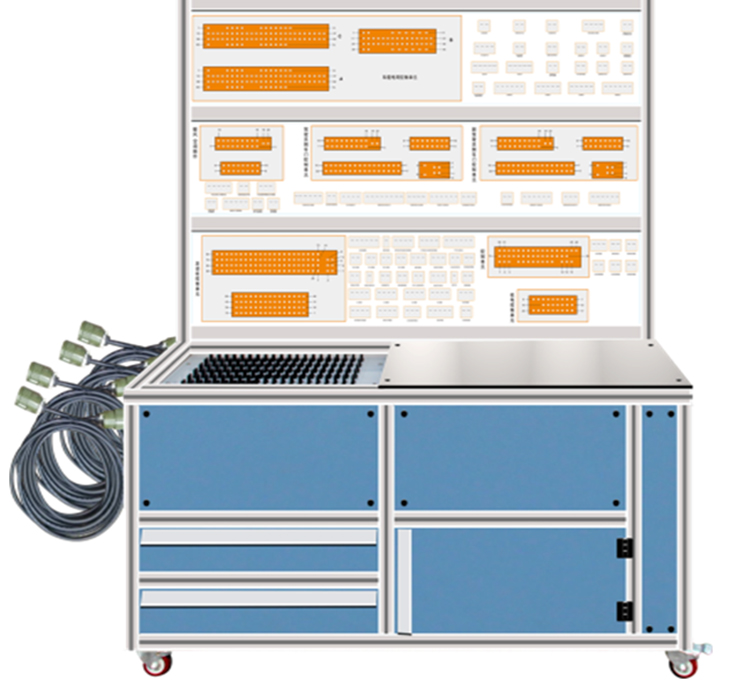

2、檢測臺框架采用優質鋁合金制作，并配有桌面可放置各種檢測工具，面板分為多個區域，可同時放置多種不同控制單元檢測模塊；
3、檢測模塊總成表面安裝有檢測端子，檢測面板采用優質鋁塑板制作，正面印刷各系統控制單元、執行器、傳感器插接器管腳圖，在相應管腳上制有2mm內徑檢測孔，通過專用線束連接整車，可檢測實車相應系統電路的電壓、電阻、波形信號；
4、機械故障設置終端通過更換面板上不同功能的插件和短路跨接線實現斷路、線路虛接、對地短路、對正極短路故障設置，在機械故障設置終端不變的情況下更換不同的連接線束和檢測面板可實現不同系統的實訓操作；
5、配備專業的實訓指導軟件，具體要求見配套實訓操作指導軟件功能要求；
6、配備使用說明書、維修資料、實訓指導書、操作視頻等資料。
五、可測試系統項目：
1、發動機電控系統；
2、J519控制模塊；
3、燈光控制系統；
4、舒適系統；
5、變速箱系統；
6、ABS系統；
7、空調系統
六、規格參數：
1、設備電源：DC12V
2、檢測控制臺外形尺寸（約）：1600mm*700mm*1700mm
3、專用線束長度：2500mm
4、檢測模塊總成數量：4塊（可擴展）
5、可設置故障數量：16-56個
6、工作溫度： -40℃ - +50℃
7、機械故障設置盒：1個
七、實訓項目：
1、汽車電氣各系統部件與結構的認識；
2、汽車電氣各系統電路與工作原理的分析；
3、汽車電氣各系統操作實訓；
4、汽車電氣各系統檢修與維護的實訓；
5、汽車電氣各系統常見故障設置實訓；
6、汽車電氣各系統綜合診斷實訓；
7、汽車電氣各系統波形與數據流的閱讀與分析；
8、汽車電氣各系統元器件測量實訓；
9、汽車電氣各系統工作信號測量實訓；
10、汽車電氣各系統查詢和清除故障碼實訓。
|
