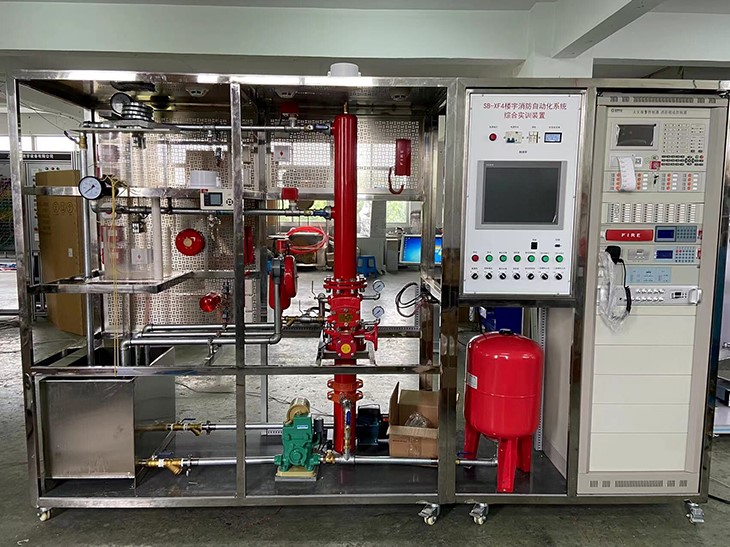

SBXLY-03C樓宇消防自動化系統綜合實訓裝置
一、樓宇消防自動化系統綜合實訓系統概述
樓宇消防自動化系統綜合實訓裝置,消防聯動控制中心及噴淋滅火系統實訓裝置"依據[建筑消防設計規范]進行標準設計,該系統具有消防控制聯動中心、消防廣播電話中心、消防噴水滅火系統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火等演示性實訓項目和消防管理中心，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；氣體滅火系統操作管理中心的聯接，同時與廣播電話中心聯網，完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控制中心的聯動操作與設置，廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
二、樓宇消防自動化系統綜合實訓系統特點
1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2、本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4、噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強
5、濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
三、樓宇消防自動化系統綜合實訓裝置基本配置及參數
1.噴淋滅火系統配置
模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
噴淋水泵：數量1臺功率 750W 揚程：30米流量:8立方米/小時
高位水泵模擬氣壓罐：數量1臺容積50升，功率 750W揚程：30米，0.3MP
濕式報警閥：數量1臺口徑：Ф100mm額定工作壓力1.2MPa
玻璃球噴頭：數量6個68℃溫級
水流指示器：數量2個靈敏度15L-37.5L/min
感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級
感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級
溫度傳感器：1個，總線型，報警電流小2MA、68℃溫級
2、電源控制屏（全不銹結構）
提供交流電源：?jiǎn)蜗嘟涣麟?span lang="EN-US">220V 50Hz，帶有過流保護
3、火災報警控制器(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
4、火災顯示盤
火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5、探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6、輸入模塊、控制模塊輸入模塊
主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7、聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
10、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11、電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。
12、廣播錄放單元
消防廣播錄放機、廣播吸頂喇叭
13、功放單元
消防定壓功放，背景音源功放
14、消防電話系統
總線電話通訊盤，電話分機，電話模塊等。
三、樓宇消防自動化系統綜合實訓裝置技術參數
1、輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜3000kVA
4、外形尺寸：3000mm×680mm×2000mm
5、控制臺尺：550*600*750MM
6、安全保護：具有漏電自動保護裝置
四、實訓項目
1.系統結構與設備認識
2.噴淋滅火系統仿真軟件安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控軟件安裝與使用
8.噴淋系統系統綜合操作訓練
11；消防噴水手自動控制的實訓
12，火災真實演示實訓
13噴淋滅火系統與消防報警系統聯動
14消防聯動動主機的設置
15.消防聯動主機的聯動編程
17.消防探測器的便用與編碼
18.消防系統模塊的作用與聯接
19.廣播主機的操作，火警狀態下緊急廣播的切換操作；
20.單點廣播，廣播話筒的操作，系統功能設置；
21.背景音樂下的火警緊急廣播切換
22.無人執勤時應廣播的自動切換設置
23.廣播分配主機的操作，軟件設置錯誤的判斷與糾正
24.與消防報警系統的互聯操作，線路故障的判斷與處理
25.火警通訊主機的操作，系統功能設置
26.主機與電話分機的通訊操作，分機電話的操作
27、管網式早期報警系統的作用
28、管網式早期探測器的安裝
29、管網式早期探測器的認識
30、管網式早期探測器的聯機調試
31、管網式早期探測控制系統的安裝
32、管網式早期探測控制系統的模擬實訓
33、系統原理桔構與管網設計
34、消防報警聯動監控計算機中心軟件的操作培訓資料
35、平面圖的導入和配置的功能
36、報警點的設置功能
37、系統參數的設置功能
38、CRT圖的制作與導入功能
39、與消防廣播系統的聯網編程功能
40、消防點的網絡構架與網絡協議功能
41、消防系統各子系統的網絡平臺構建功能
五、樓宇消防自動化系統綜合實訓系統配置單
|
序號 |
產品名稱 |
型號 |
主要參數 |
數量 |
|
1. |
等離子煙感探測器 |
海灣 |
工作電壓：DC18-24v，報警電流20mA |
1個 |
|
2. |
等離子溫感探測器 |
海灣 |
工作電壓DC18-24v報警電流20mA |
1個 |
|
3. |
光電燃?xì)馓綔y(cè)器 |
海灣 |
工作電壓DC18-24v報警電流20mA |
1個 |
|
4. |
短路隔離器 |
海灣 |
|
1個 |
|
5. |
手動按鈕 |
海灣 |
工作電壓DC18-24v報警電流20mA，動作電流600UA |
1個 |
|
6. |
輸入模塊 |
海灣 |
工作電壓DC18-24v報警電流20mA動作電流600UA,觸點容量，2A |
1個 |
|
7. |
輸入輸出控制模塊 |
海灣 |
工作電壓DC18-24v報警電流20mA動作電流600UA，觸點容量。 |
2個 |
|
8. |
智能化控制主機 |
海灣 |
|
1臺 |
|
9. |
超大鈴聲警鈴 |
海灣 |
24V-30V |
1個 |
|
10. |
聲光報警器 |
海灣 |
工作電壓 16-28V啟動電流：3.0MA |
1個 |
|
11. |
警燈 |
海灣 |
DC24V |
1個 |
|
12. |
繼電器 |
|
|
6套 |
|
13. |
排風機 |
|
|
1個 |
|
14. |
點型感溫探測器 |
海灣 |
工作電壓：DC18-24v，報警電流20mA |
1個 |
|
15. |
智能消防錄放主機 |
海灣 |
工作電壓： AC187-242V;外部輸出電壓：DC26V外部最大電流2A |
1 |
|
16. |
智能功放 |
海灣 |
電壓24V-30V,最大電源7.8A\300W |
1 |
|
17. |
聯動切換模塊 |
海灣 |
電源18-24V,動作電流200MA |
1 |
|
18. |
通訊盤 |
海灣 |
|
1 |
|
19. |
電話模塊 |
海灣 |
工作電源24V |
1 |
|
20. |
電話分機 |
海灣 |
環境溫度-10-55度，相對溫度小于95%，頻率響應300-3400HZ |
1 |
|
21. |
吸頂式音箱 |
海灣 |
電源，110V-120V,3W |
2 |
|
22. |
火警對講電話主機 |
海灣 |
電壓24V、電流 20MA |
2部 |
|
23. |
廣播錄放盤 |
海灣 |
電源電壓：外接電源DC24V最大電流1A |
1臺 |
|
24. |
背景音樂功放 |
海灣 |
USBR接口 |
1臺 |
|
25. |
電話通訊模塊 |
海灣 |
環境溫度-10-55度，相對溫度小于95%，頻率響應300-3400HZ |
3個 |
|
26. |
閉式噴頭 |
|
四分口徑 |
4只 |
|
27. |
隱蔽噴頭 |
|
四分口徑 |
1只 |
|
28. |
水流指示器 |
SL-32 |
一寸口徑 |
1只 |
|
29. |
信號閥 |
SF-100 |
110蘭式 |
1個 |
|
30. |
報警控制器電源 |
|
工作電壓擠 AC187-242V;外部輸出電壓抑DC26V外部最大電流2A |
1個 |
|
31. |
水箱 |
|
700*500*400 |
1只 |
|
32. |
高位模擬水泵 |
|
電壓AC220V;750W |
1只 |
|
33. |
水位浮球閥 |
|
6分口徑 |
1只 |
|
34. |
壓力表 |
|
0-0-6MP |
3只 |
|
35. |
消防泵 |
|
電壓AC220V;750W |
1臺 |
|
36. |
不銹鋼機架 |
|
2800*700*2000mm |
一臺 |
|
37. |
水管套件 |
|
彎頭，直能，水管，外絲，球閥，等 |
1套 |
|
38. |
噴水觀察室 |
|
250*350mm |
2間 |
|
39. |
控制電磁閥 |
|
DC24V |
2 |
|
40. |
早期氣體探測器 |
海灣 |
工作電壓 16-28V啟動電流3.0MA |
1 |
|
41. |
氣體滅火控制盤 |
海灣 |
工作電源DC24V,噴灑啟動輸出電流3A |
1套 |
|
42. |
配套資源庫 |
|
|
1套 |
|
樓宇工程火災報警及聯動系統實訓平臺 |
